Latex中插入图片不失真的方法

首先，完成图形的绘制，流程图等（用Visio、亿图、word等）或者图表（Excel）。

然后在进行图片获得之前要确保以下几点：

1、安装Adobe Acrobat（专业版，不是阅读器），pdf编辑软件

2、将流程图等导出为 pdf 格式的文件

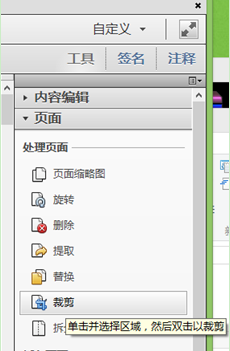

3、然后将上一步骤得到的pdf文件在Adobe Acrobat中打开，点击右侧“工具”中的“页面”中的“裁剪”功能进行裁剪形成只包含所绘图形的pdf格式的图片文件。

如果是Adobe Acrobat pro DC，则点击“编辑PDF”，选择顶部“裁剪页面”功能

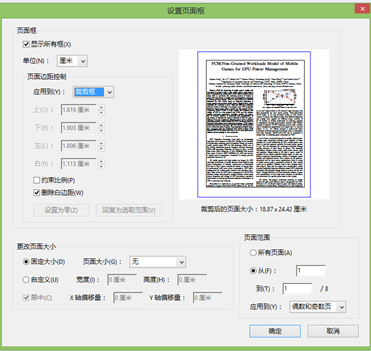

选定双击后得到如下“设置页面框”页面，选择“裁剪框” ，确定后可得插入latex中不会失真的图像

4、找到 文件 >> 另存为，类型选择 *.eps格式

=======================================================

在latex中使用eps格式的图片：

1.  添加两个包：

\usepackage[pdftex]{graphicx}
\usepackage{epstopdf}

2.举例：

\begin{figure}[!t]
\centering
    {\includegraphics[width=0.9\linewidth]{picture.eps}}
    \caption{The xxxx of our scheme}
    \label{fig:1}
\end{figure}
